近日，由中建集团旗下中建科工承建的深圳湾文化广场交付试运营。项目总建筑面积约18.8万平方米，是深圳市“新时代重大文化设施”之一。
远古灵感对话未来城市
这组建筑群以“海边原石”为设计灵感，结合起伏的城市绿地，将“远古”与“未来”两个时间维度并置，呈现出原始风格的超现实地景。作为集设计艺术展览、设计教育与公众文化生活于一体的综合体，深圳湾文化广场设置9大展厅以及超5万平方米的展陈空间，包含330座学术报告厅、757座多功能厅、艺术藏品库等，可满足多元文化活动需求。
项目设计打破常规展馆建筑形式，将大部分展馆主体嵌入草坡屋面之下，让连绵起伏的绿地与人才公园、深圳湾联通。同时打造立体慢行系统，通过两座人行天桥串联城市绿轴的中心绿带、万象城商业区与人才公园，方便市民游客畅游深圳湾畔。
琢石为玉 浑然天成
面对异形结构、大体量清水混凝土、曲面幕墙等建设难点，项目团队以“琢玉”之心反复打磨。

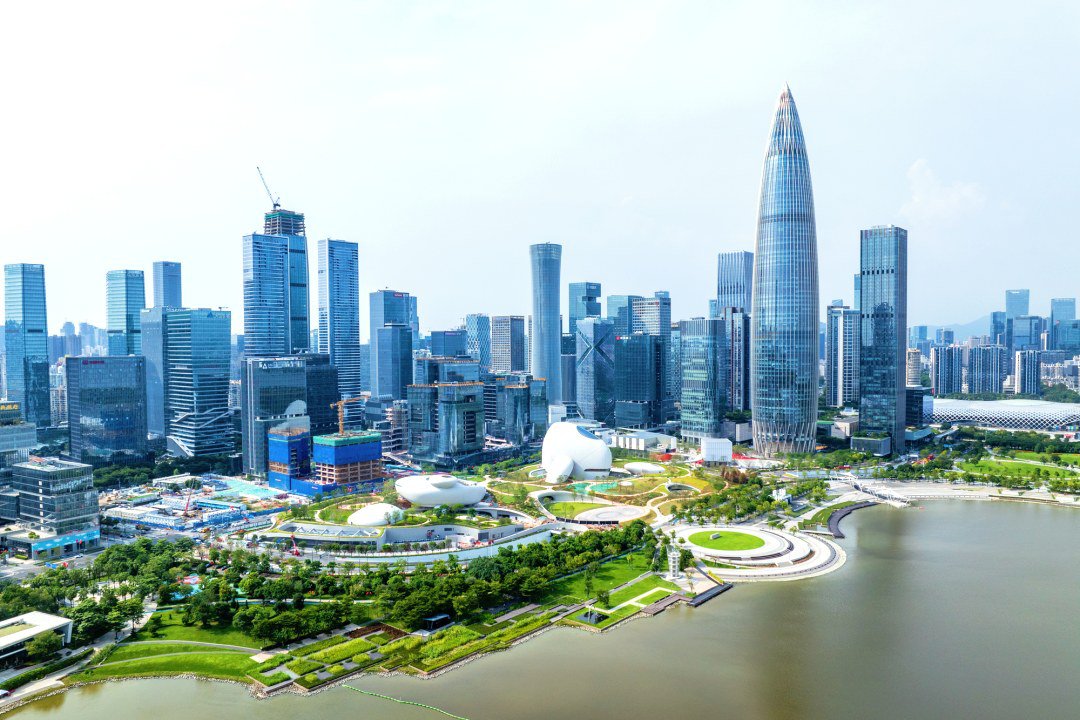

3.4万平方米的不规则异形曲面的清水混凝土，既要一次浇筑完成，又要保持颜色均匀一致。其中，27米高的“摄云石”展厅采用异形曲面双层薄壳结构，内层是连续无缝的清水混凝土，外观成型要求高，最薄的地方只有15厘米。但现场的钢筋排布得很密集，连混凝土内部振捣器都难放进去，几乎无法正常整体浇筑和充分振捣。项目团队前期对混凝土的颜色、质地效果以及混凝土配合比等施工方案，做了多轮研究和实验，累计完成600次混凝土配合比试验，制作200组清水混凝土试块、7批实体样板，力求达到整体素白的质感与均匀的质地。从高空俯瞰，“摄云石”“悬云石”等9个石头形状的建筑错落分布，静静“卧”在城市与海湾之间，与周边环境浑然一体。
深圳湾文化广场还应用了一大批新型建筑材料，仅幕墙施工就包含了多种幕墙体系，面积达3.26万平方米。其中石材幕墙面积约1.8万平方米，由约38万条不同规格的曲面花岗岩石材条错峰拼装组成，是幕墙工程的一大施工难点。项目团队用参数化算法，让每条石条曲率精准匹配建筑曲面，并通过三维扫描进行毫米级校准，最终实现38万条石材紧密贴合。
原石塑形 智造精控
深圳湾文化广场9个“石头”造型建筑，大小不一，形态各异且极不规则，要精准呈现“原石”设计理念，需应对异形钢结构施工复杂、曲面石材幕墙错缝拼接难度大等挑战。
为还原“原石”复杂设计形态，项目以BIM技术构建全专业三维模型，实现“虚拟预演—精准加工—现场施工”一体化控制。在设计阶段，项目通过碰撞检测排除120余处管线冲突，减少后续约40%的现场变更；加工阶段，项目用BIM模型生成精确下料图纸并直接导入数控设备，实现参数从图纸到构件的无缝衔接，将异形构件误差控制在1毫米以内；施工阶段，项目将模型数据投射至作业面，确保多曲面薄壳结构误差控制在毫米级。
“原石”内部千吨级的异形钢结构施工，同样是一大挑战。项目团队对14万个钢构件单元逐一编码，先通过虚拟演练确定拼装位置，再在工厂预制构件，最后现场按照编码安装，确保构件拼装精准到位。
“原石”表面的纹理感幕墙，是由三十多万块尺寸、形状各不相同的石材组成。为实现精准拼接，项目团队前期通过试制样板，优化石材结构与拼接工序；然后引入“曲面石材3D激光扫描”技术，为每块石材编制专属“身份证号”；安装阶段再经二次排版与点位复测，最终实现幕墙严丝合缝安装。
